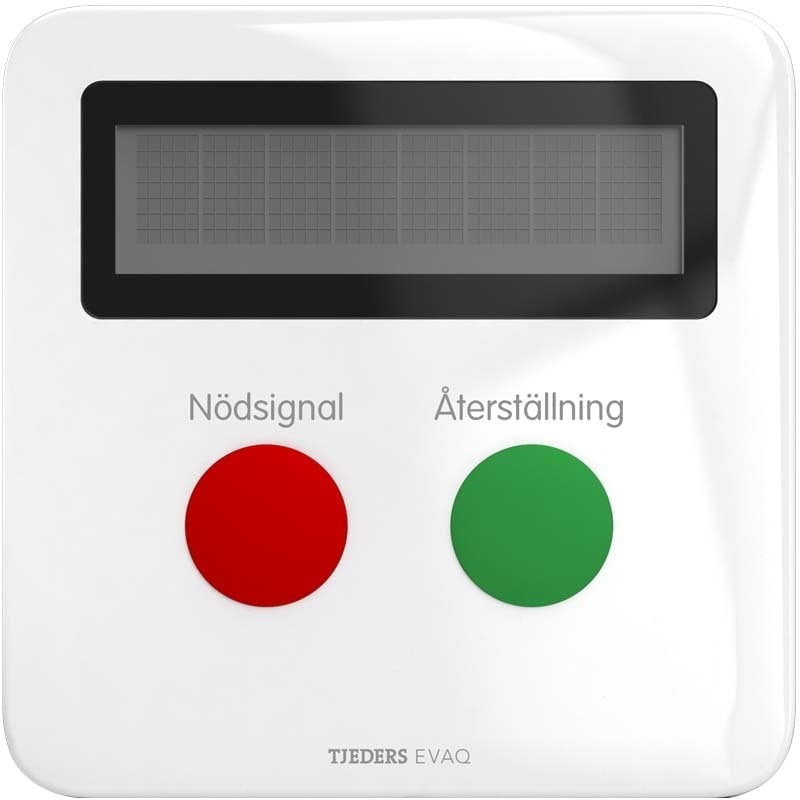

Tjeders EVAQ 2 Kn Anropsapparat / Återställningsapparat

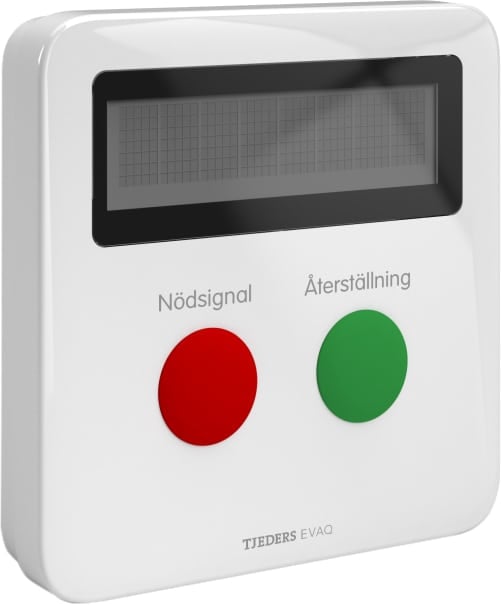

Tjeders EVAQ 2 Kn Anropsapparat / Återställningsapparat - Bild 2

Tjeders EVAQ 2 Kn Anropsapparat / Återställningsapparat

3464,00 kr 6737,00 kr

Apparaten innehåller display med 8 röda/gröna alfanumeriska tecken (teckenhöjd 12mm),1st röd och 1st grön funktionsknapp. Röd kvitteringsdiod och grön driftindikering under en 2mm ljusledare i locket. Summer med justerbar volym och in-/utgång för larm. Tryck på locket:“Nödsignal” och “Återställning”. Inkoppling sker på skruvplint med trådskydd placerade på ett jackbart plintkort. Tänk på att fylla i progammeringsmallen vid beställning då centralen programeras innan leverans.

E-nr 5500531

Anrops- och Återställningsapparat Evaq med display, röd och grön funktionsknapp. Text “Nödsignal” och “Återställning”.

Funktionsbeskrivning

Apparaten innehåller display med 8 röda/gröna alfanumeriska tecken (teckenhöjd 12mm), 1st röd och 1st grön funktionsknapp.

Röd kvitteringsdiod och grön driftindikering under en 2mm ljusledare i locket. Summer med justerbar volym och in-/utgång för larm. Tryck på locket: “Nödsignal” och “Återställning”. Inkoppling sker på skruvplint med trådskydd placerade på ett jackbart plintkort.

För infällt montage i rund apparatdosa c/c 60mm eller utanpåliggande i väggram 11060068 (E-nr 5020012) (höjd 26mm). Täcklock för skruvfastsättning av vit termoplast.

  • Larmingång
    Aktivering av ingång (slutande kontakt) genererar larm på enheten.
  • Larmutgång 1
    Utgång aktiveras vid larm på enheten och inaktiveras när larmet återställs.
  • Larmutgång 2
    Utgång aktiveras vid larm på enheten och inaktiveras när larmet kvitterats.
Vikt 133 g
Ledtid 10 dagar
Driftspänning 12-24 VDC +/-15%
Ingång för signalkontakt Slutande/Brytande
Mått (Apparat, ej paketerad) (H*B*Dj, mm) 90x90x29
Mått (Apparat, paketerad i kartong) (H*B*Dj, mm) 93x93x40
Transistorutgång, typ open collector (GND) Slutande
Utgång, Max spänning (VDC) 50
Utgång, Max ström (mA) 500
Vikt (gram) 133
Max strömförbrukning vid 12 VDC (, mA) 130
Max strömförbrukning vid 24 VDC (, mA) 70

Apparaten monteras infällt i rund apparatdosa c/c 60mm eller utanpåliggande i väggram.

För installation i olika miljöer finns ett antal tillbehör att tillgå.

Inkoppling sker på skruvplintar med trådskydd.
Inkoppling av larmingång och larmutgångar görs enligt principschema.

Strömförsörjning

Enheten spänningsmatas med 12 – 24 VDC. Enhetens inspänningsområde klarar +/- 15%.

För infällt montage i rund apparatdosa c/c 60mm eller utanpåliggande i väggram 11060068 (E-nr 5020012) (höjd 26mm). Täcklock för skruvfastsättning av vit termoplast.

Enheten kan placeras på vilken position som helst i slingan.

Enhetens adress ställs in enligt specifik anläggningsdokumentation. Varje adress har en egen unik text för larmvisning i centralenheter.

Samtliga Anropsapp/Återställn enheter måste adresseras i en följd med början på adress 1 upp till max 50.
